シーケンシャル演算子
ガイド付き測定検査

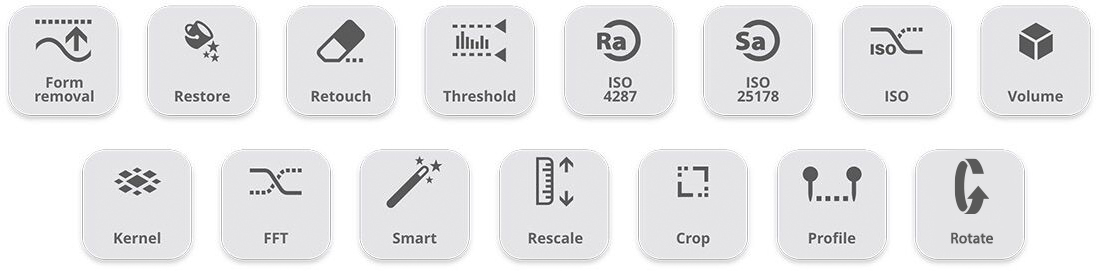

3D/2D測定やプロファイルに適用できるスマートな演算子スイートです。要素の削除、しきい値の適用、データポイントの修正、測定不能なデータの復元、各フィルタの適用、プロファイルの切り抜き、除去または抽出による代替層の生成などを行うことができます。
![operators-assortment_2023 Operators icons](https://www.sensofar.com/wp-content/uploads/2023/09/operators-assortment_2023.jpg)
![form_removal-icon Form removal operator icon](https://www.sensofar.com/wp-content/uploads/2020/07/form_removal-icon.png)
要素削除
要素削除演算子は、傾き(線形要素)、本来球形または円錐形の構成要素であるために平坦化が必要なサンプルや、不要な多項を示すまたは持つサンプルに使用します。平面、メイン傾斜、円錐、球、多項式の次数といった複数のオプションがあります。結果は、削除された結果または差し引かれた結果から選択できます。
![Form removal Form removal](https://www.sensofar.com/wp-content/uploads/2021/08/form-removal-topo.png)
![form_removal-icon Form removal operator icon](https://www.sensofar.com/wp-content/uploads/2020/07/form_removal-icon.png)
要素削除
要素削除演算子は、傾き(線形要素)、本来球形または円錐形の構成要素であるために平坦化が必要なサンプルや、不要な多項を示すまたは持つサンプルに使用します。平面、メイン傾斜、円錐、球、多項式の次数といった複数のオプションがあります。結果は、削除された結果または差し引かれた結果から選択できます。
![Form removal Form removal](https://www.sensofar.com/wp-content/uploads/2021/08/form-removal-topo.png)
![Thresholding topo and icon Thresholding topo and icon](https://www.sensofar.com/wp-content/uploads/2020/07/thresholding-topo-and-icon.png)
しきい値
ヒストグラムのスライダーを調整してデータにフィルタを適用できるため便利です。スライダーの範囲外のZ値は、測定不能なポイントに設定されます。
![Crop operator Crop operator](https://www.sensofar.com/wp-content/uploads/2021/08/crop-topo-and-icon.png)
切り抜き
生の測定または演算子を使用した測定から新しい領域を抽出して、サンプルから対象領域を選択することができます(利用可能ないくつかの形状:正方形、オブジェクトにフィットした正方形、円またはフリーフォーム)。
![Thresholding topo and icon Thresholding topo and icon](https://www.sensofar.com/wp-content/uploads/2020/07/thresholding-topo-and-icon.png)
しきい値
ヒストグラムのスライダーを調整してデータにフィルタを適用できるため便利です。
スライダーの範囲外のZ値は、測定不能な
ポイントに設定されます。
![Crop operator Crop operator](https://www.sensofar.com/wp-content/uploads/2021/08/crop-topo-and-icon.png)
切り抜き
生の測定または演算子を使用した測定から新しい領域を抽出して、サンプルから対象領域を選択することができます(利用可能ないくつかの形状:正方形、オブジェクトにフィットした正方形、円またはフリーフォーム)。
![restore-topos-and-icons Restore operator topographies and icon](https://www.sensofar.com/wp-content/uploads/2020/07/restore-topos-and-icons.png)
復元
復元演算子は、測定不能なデータポイントにZ値を入れる(入れ替える)ために使用します。これは、隣接する「適切な」データを使用して置換値を補完するか、単に測定不能なすべてのポイントを固定値に置換することで実施されます。ユーザーは、エリア全体を復元するか、ゾーンのみを埋めるかを選択できます。復元を回避するためにエリアを選択するか、特定のポイント数未満のゾーンのみを埋めます。
![rescale-topos-and-icon Rescale operator topographies and icon](https://www.sensofar.com/wp-content/uploads/bfi_thumb/rescale-topos-and-icon-qpsccrf3iglzlwwe3isbykr9uvanttgjgjd8sva2ja.png)
拡大縮小
これはデータに対するユーザー定義の垂直係数および垂直オフセットに適用されます。レプリカ測定でサンプルの反転3Dを作成するための理想的な演算子です。
![restore-topos-and-icons Restore operator topographies and icon](https://www.sensofar.com/wp-content/uploads/2020/07/restore-topos-and-icons.png)
復元
復元演算子は、測定不能なデータポイントにZ値を入れる(入れ替える)ために使用します。これは、隣接する「適切な」データを使用して置換値を補完するか、単に測定不能なすべてのポイントを固定値に置換することで実施されます。ユーザーは、エリア全体を復元するか、ゾーンのみを埋めるかを選択できます。復元を回避するためにエリアを選択するか、特定のポイント数未満のゾーンのみを埋めます。
![rescale-topos-and-icon Rescale operator topographies and icon](https://www.sensofar.com/wp-content/uploads/2020/07/rescale-topos-and-icon.png)
拡大縮小
これはデータに対するユーザー定義の垂直係数および垂直オフセットに適用されます。レプリカ測定でサンプルの反転3Dを作成するための理想的な演算子です。
ビデオチュートリアル
プロファイルツールの使用方法
![process-data-icon Process data icon](https://www.sensofar.com/wp-content/uploads/2020/07/process-data-icon.png)
処理データテンプレート
繰り返しの作業を効率化
処理データ解析が定義されると、繰り返し測定のために解析テンプレートを作成して、これらの定義済みのフィルタと演算子設定を適用することができます。
![predefined-filter-list Predefined filter list](https://www.sensofar.com/wp-content/uploads/2020/07/predefined-filter-list.png)
![templates-2.0 Templates presentation for SensoVIEW 2.0](https://www.sensofar.com/wp-content/uploads/2023/02/templates-2.0.gif)
データ処理の効率化
テンプレートでデータ解析を自動化
解析手順が確定したら、それをテンプレート化して複数の測定データに適用できます。テンプレートには、フィルタ、演算、主要寸法、出力設定が含まれます。さらに、撮像時のズレや回転はSensoVIEWのパターン解析アルゴリズムによって自動補正されます。
